Pozemní stanice czCube a GES-ELECTRONICS, a.s.

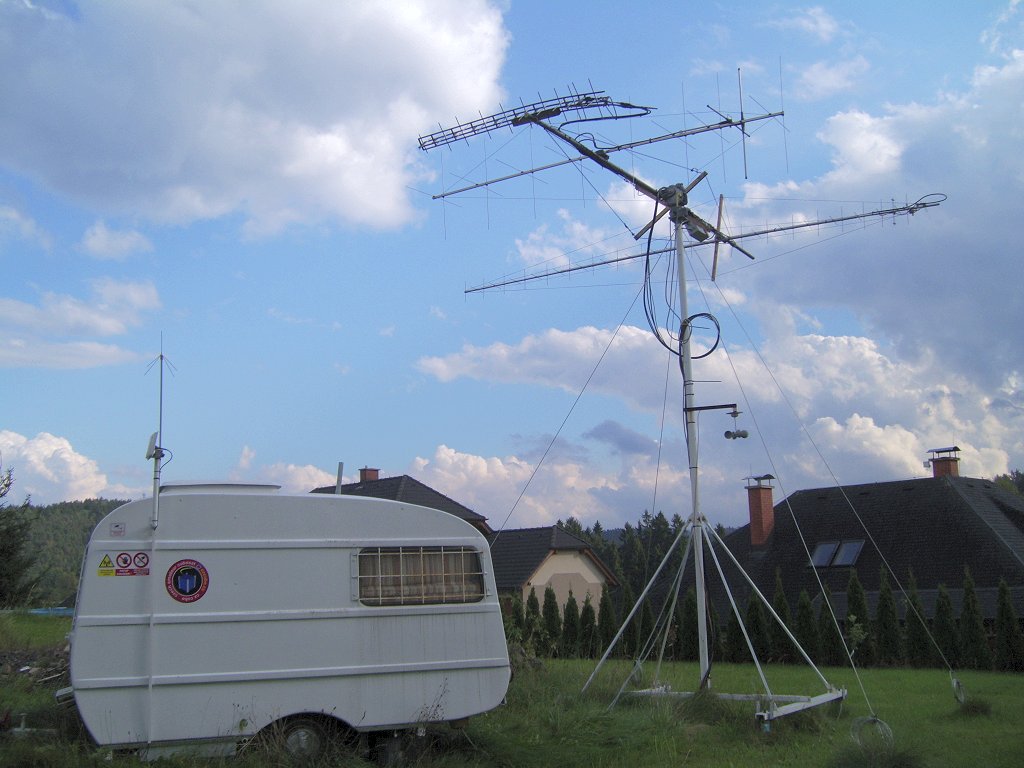

Stanice czCube a GES-ELECTRONICS dne 22.9.2012

Aktuální data ze stanice
Databáze paketů
Historie stanice
Provoz stanice
Fotogalerie

Automatická povelovací a telemetrická stanice czCube a GES-ELECTRONICS, a.s. je umístěna v Českém Dubu (Loc: JO70lp).

Stanice je v provozu od roku 2010. Funguje automatické sledování vybraných družic a příjem jejich telemetrie v pásmu 435-438 MHz a v pásmu 144-146 MHz, ve formátu FMN, 1k2 AFSK. Viz. naše databáze paketů a log stanice.

Meteorologická data:

Aktuální data ze stanice:

Anténní vybavení stanice:

1x UHF cross yagi M2 21 dBi
1x UHF homebrew OK1WTX cross yagi 13 dBi
1x VHF cross yagi Tonna 20818 13 dBi
1x rotátor Create AER-5

Přístroje (transceivery):

1x TRX 435-438 MHz, -120dBm, 7W
1x FT-817

Stanice je vybavena záložním napájením a měřením základních meteorologických veličin. Stanice je připojena na internet a umožňuje vzdálený přístup a ovládání.

Historie stanice:
září 2010 - budování základního zázemí
říjen 2010 - zprovozňování elektroniky a příjmu v pásmu 70cm rychlostí 1k2
listopad 2010 - zahájení pravidelného příjmu signálů z cubesatů a dalších vybraných družic
prosinec 2010 - provoz stanice v těžších povětrnostních podmínkách (mráz, sníh, vítr)
leden 2011 - porucha elevace rotátoru (provoz stanice s natáčením antén jen v azimutu)
duben 2011 - příjem v pásmu 2m
červen 2011 - oprava a obnovení provozu elevace rotátoru (plně funkční stanice)
září 2011 - zprovoznění online databáze přijatých paketů

Provoz stanice:

Od 25.11.2010 úspěšně přijímáme a dekódujeme desítky paketů z družic O/OREOS a FAST1 (v pásmu 435 MHz). K 31.12.2010 jsme přijali celkem cca 100 paketů z družice FAST1 a cca 1000 paketů z O/OREOS. K 1.3.2011 už to bylo přes 300 paketů z FAST1 a přes 5000 paketů z O/OREOS. Od 10.4.2011 přijímáme i pakety v pásmu 145 MHz (např. z družice FAST2, PCSAT nebo z ISS). Viz. naše databáze paketů a log stanice. Od 12.11.2012 je databáze paketů online, takže přijaté pakety jsou okamžitě přeneseny ze stanice na web.

Ukázka přijatého paketu radiomajáku 3U cubesatu O/OREOS:

>>> AX25 received packet:
  Source: "TONTOFF1", Type: OK
  TimeStamp-SYNC: 25.11.2010, 04:01:33.548510
  TimeStamp-RECV: 25.11.2010, 04:01:34.126063
  PckLen=87:  CallSigns: KF6JBP-0 -> UNDEF-0, Type=A8, PID=8A
  Packet data:
  0000: AA 9C 88 8A 8C 40 E0 96 | 8C 6C 94 84 A0 60 A8 8A   ŞśŠŚ@ŕ–Śl”„ `¨Š
  0010: 98 8A 9A 40 61 03 F0 4F | 4F 52 45 4F 53 2E 6F 72   Šš@a.đOOREOS.or
  0020: 67 20 20 20 20 37 46 45 | 44 33 38 30 32 30 30 30   g    7FED3802000
  0030: 30 44 37 30 32 35 31 35 | 38 30 30 41 34 30 31 37   0D702515800A4017
  0040: 36 30 34 36 36 30 30 30 | 44 35 46 30 39 34 33 30   60466000D5F09430
  0050: 30 32 30 34 42 34 36    |                           0204B46

ASCII reprezentace paketu:
OOREOS.org 7FED38020000D702515800A401760466000D5F094300204B46

Data dekódovaná z paketu:

Last Date&Time	25.11.2010, 04:01:33
Bus Time	3730815
Solar Panel 3 Current	3	mA
Solar Panel 3 Temperature	25.2	°C
Spacecraft to Ground ID	81
MHX Current	384	mA
Sensors Voltage	5	V
Bus Data Page	1142
PL2 Health Data Page	102

QSL lístek O/OREOS

Ukázka přijatého paketu radiomajáku družice FAST1:

>>> AX25 received packet:
  Source: "TONTOFF1", Type: OK
  TimeStamp-SYNC: 27.11.2010, 04:53:53.875565
  TimeStamp-RECV: 27.11.2010, 04:53:54.883657
  PckLen=139:  CallSigns: FAST1-0 -> BEACON-0, Type=03, PID=F0
  Packet data:
  0000: 84 8A 82 86 9E 9C 60 8C | 82 A6 A8 62 40 61 03 F0   „Š‚†žś`Ś‚¦¨b@a.đ
  0010: 46 31 31 30 30 31 36 31 | 31 34 38 34 37 32 33 2E   F11001611484723.
  0020: 39 39 38 36 33 35 38 32 | 34 36 35 38 2E 31 30 20   998635824658.10
  0030: 2B 33 38 38 38 37 39 35 | 2E 30 31 20 20 2D 35 36   +3888795.01  -56
  0040: 37 34 39 37 2E 30 39 20 | 2D 31 35 30 30 2E 32 34   7497.09 -1500.24
  0050: 38 32 31 20 2B 31 31 39 | 34 2E 32 31 35 38 34 20   821 +1194.21584
  0060: 2D 37 31 33 35 2E 35 39 | 32 37 37 2B 30 33 33 30   -7135.59277+0330
  0070: 32 38 32 33 37 32 20 30 | 35 36 20 30 33 33 20 30   282372 056 033 0
  0080: 33 32 20 30 33 32 20 30 | 34 38 0D                  32 032 048.

ASCII reprezentace paketu:
F11001611484723.998635824658.10 +3888795.01 -567497.09 -1500.24821 +1194.21584 -7135.59277+0330282372 056 033 032 032 048.

Data dekódovaná z paketu:

Last Date&Time	27.11.2010, 04:53:53
FAST#	1
Satellite Mode	1
Crosslink Enabled	0
Thruster Enabled	0
GPS Week	1611
GPS Seconds of week	484723.99863
x (WGS84)	5824658.10
y (WGS84)	+3888795.01
z (WGS84)	-567497.09
dr_x (ECEF)	-1500.24821
dr_y (ECEF)	+1194.21584
dr_z (ECEF)	-7135.59277
(unknown 2 bytes)	+0
Battery Voltage	13	V
5V Bus Voltage	4.74	V
12V Bus Voltage	14.66	V
Battery Temperature	056	°C
AVR1 Temperature	033	°C
AVR2 Temperature	032	°C
COMM Box Temperature	032	°C
VREG Box Temperature	048	°C

Družice FAST1 má od startu (20.11.2010) poměrně značné technické problémy a my s naší stanicí jsme byli jedni z mála, kterým se dařilo radimaják FAST1 přijímat a úspěšně dekódovat data. Zařadili jsme se tak mezi radioamatérské stanice, které spolupracovaly na příjmu z družice FAST1. Viz http://fastrac.ae.utexas.edu/for_radio_operators/users/phpBB3/topuploads.php

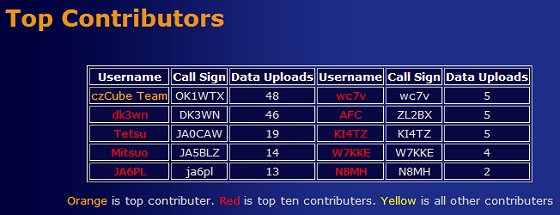

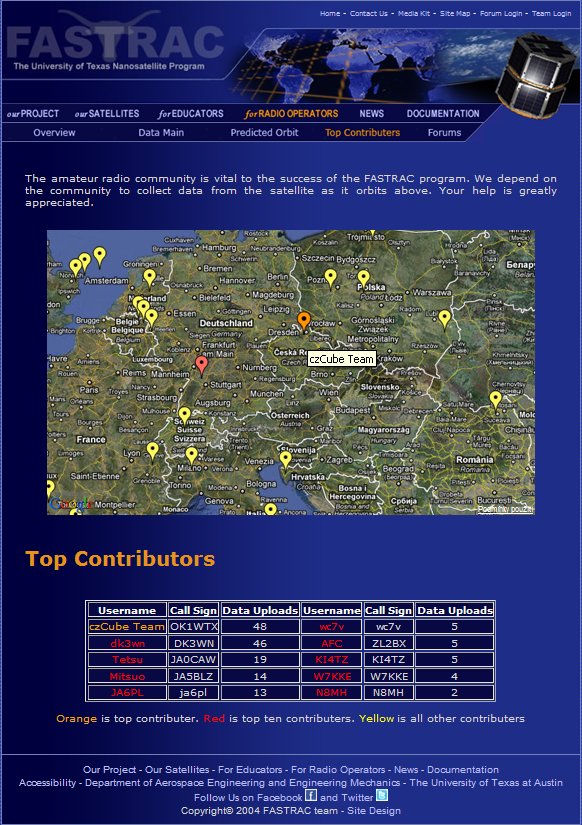

FAST1 Top Contributors 11.12.2010

Fotogalerie:

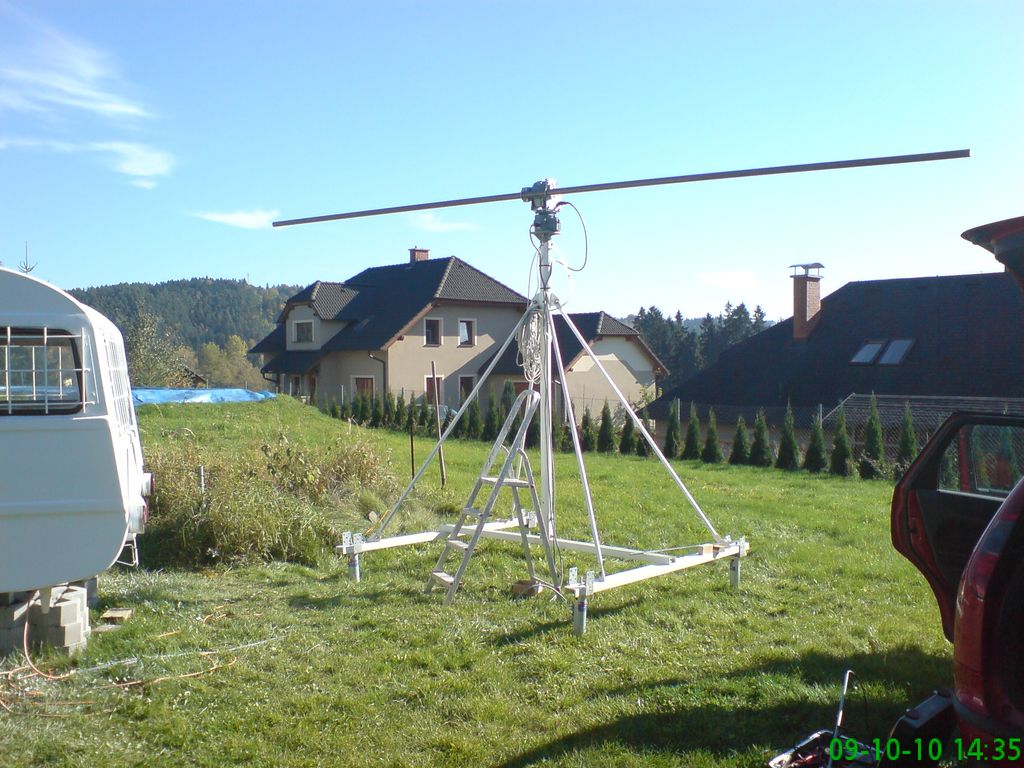

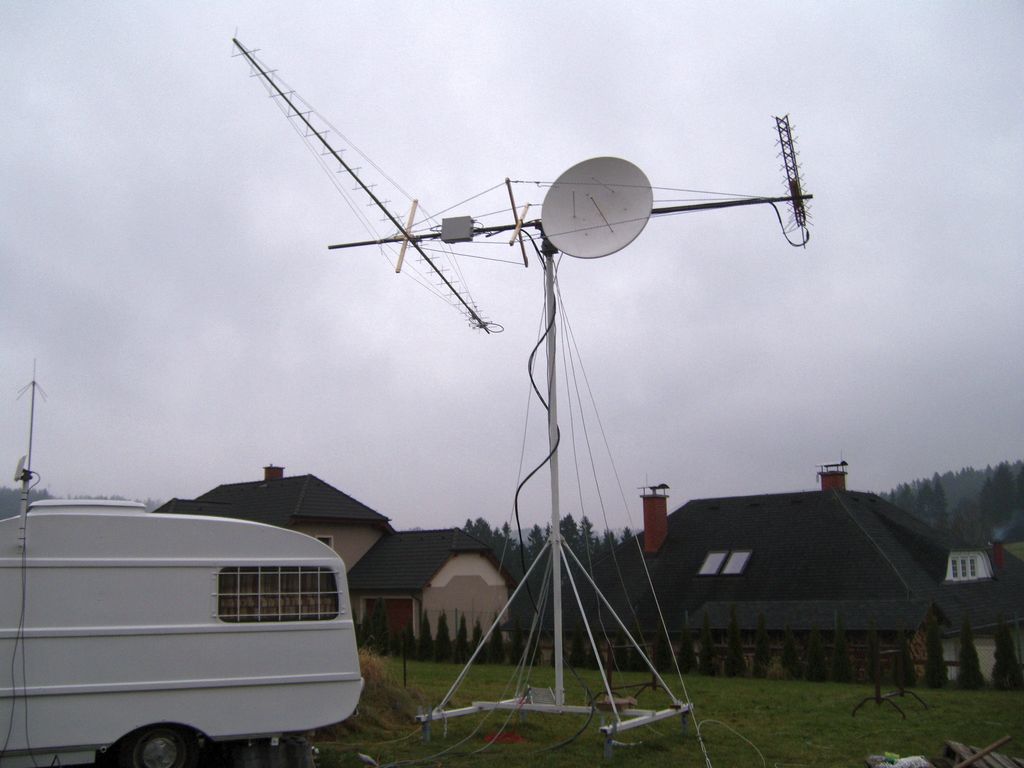

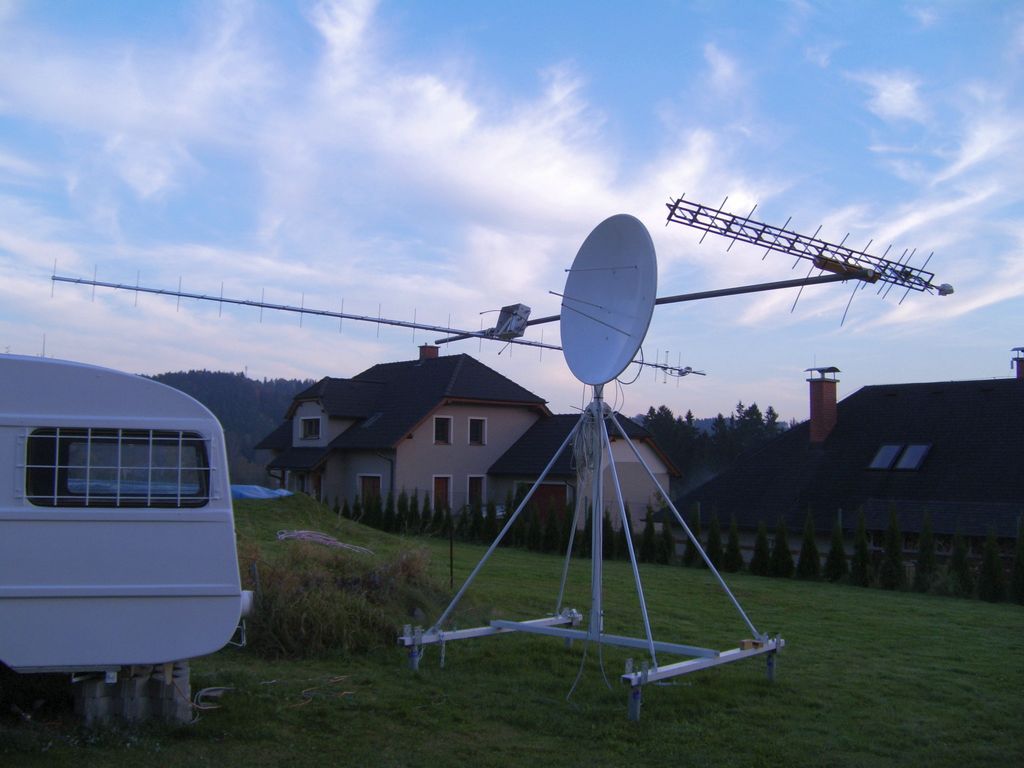

Rotátor a ráhno na testovacím nízkém stožáru (10.9.2010)	Základní sestava antén na testovacím nízkém stožáru (31.10.2010)	Kompletní stanice czCube a GES-ELECTRONICS (20.11.2010)

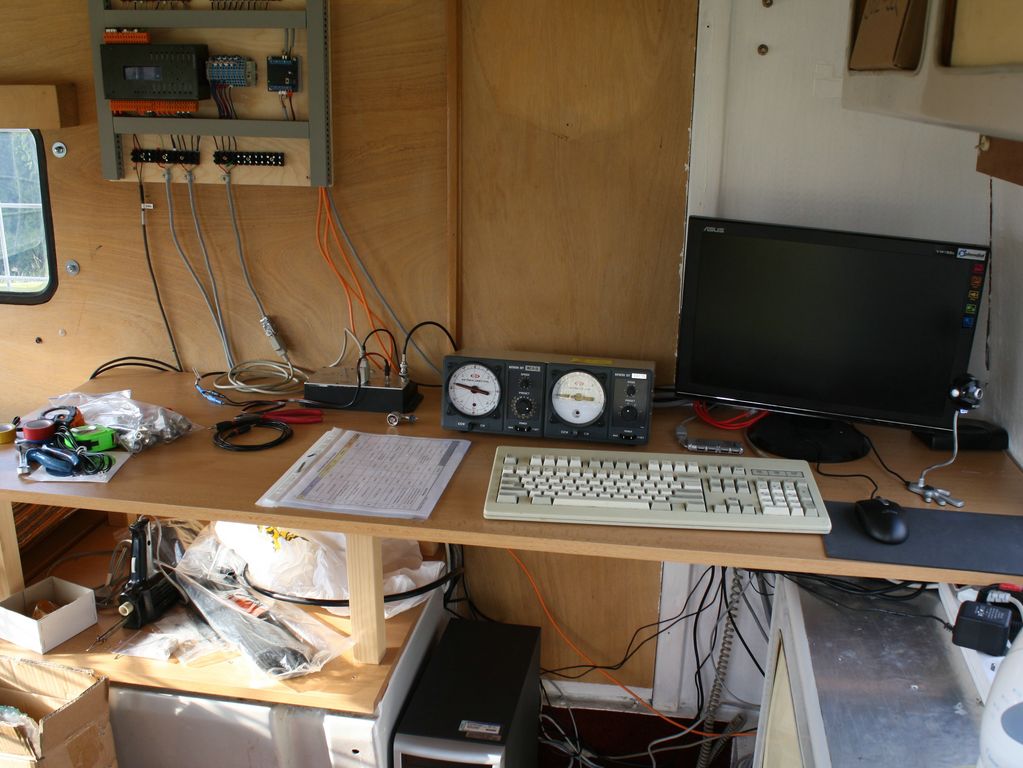

Řídicí sestava stanice (31.10.2010)	Kompletace UHF antény (31.10.2010)	Montáž UHF antény na ráhno (31.10.2010)

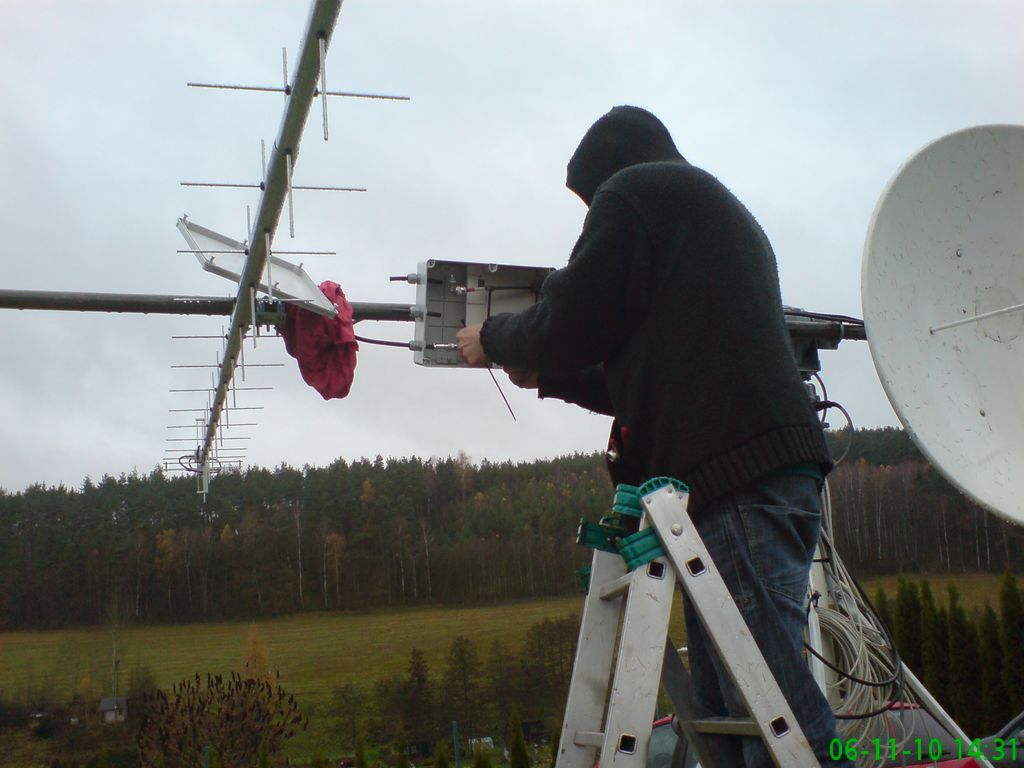

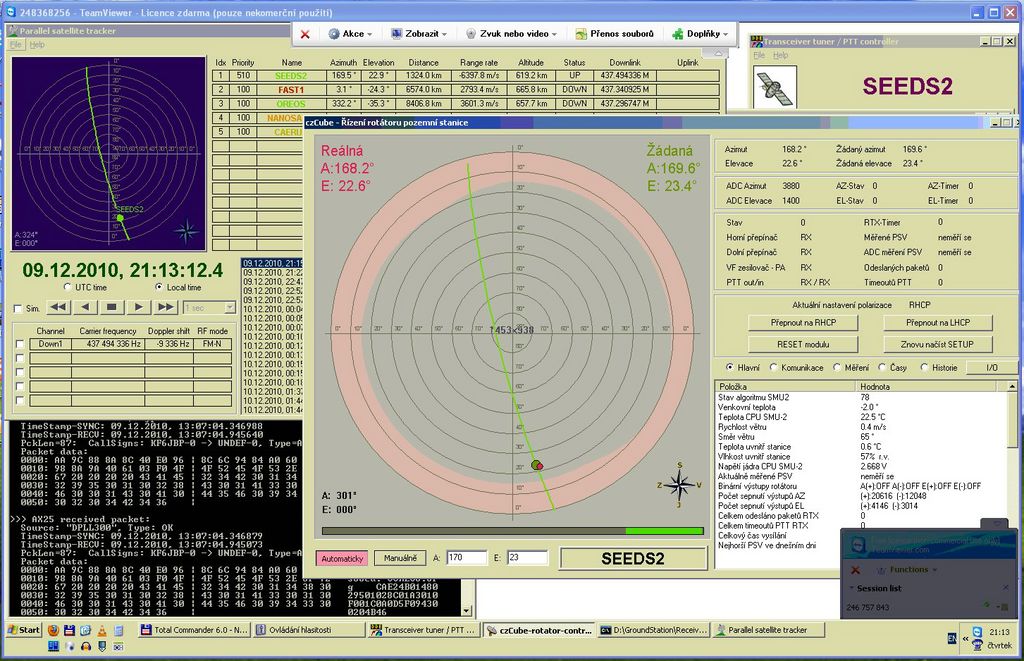

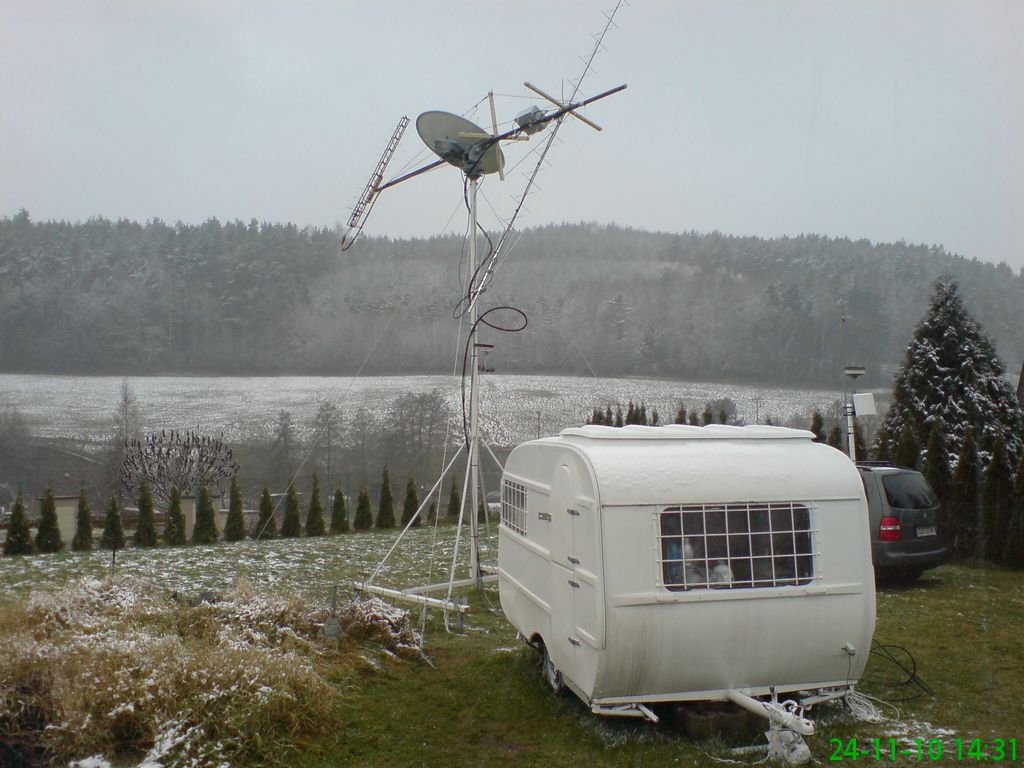

Zapojování antén (6.11.2010)	Funkční stanice czCube a GES-ELECTRONICS (24.11.2010)	Screenshot řídicího software stanice (9.12.2010)
